形状测量传感器
ZG2
2维激光形状测量。ZG2采用创新技术实现稳定测量。
下载PDF
详情
更简单,更高精度的形状测量。
稳定测量难以检测的颜色、材质与复杂形状

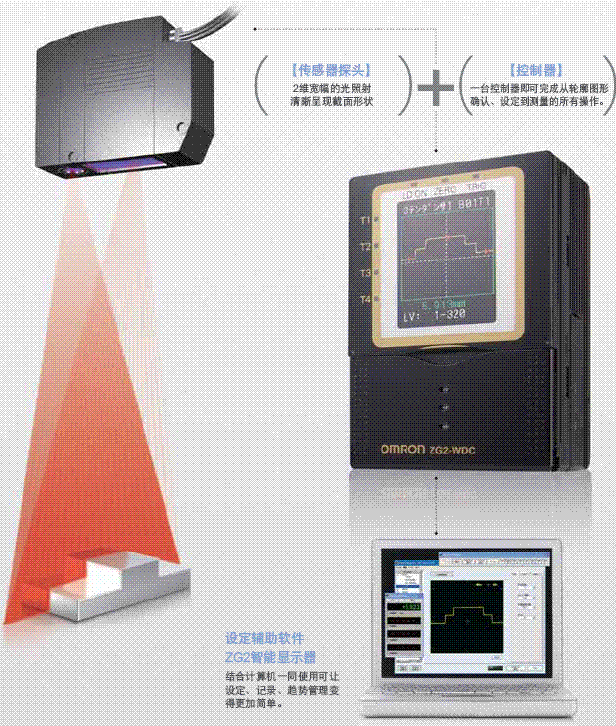

构造简单
安装简便。只需要安装传感器探头与控制器,即可投入使用。
※ZG2-WDC□1A型传感器控制器的标准配置

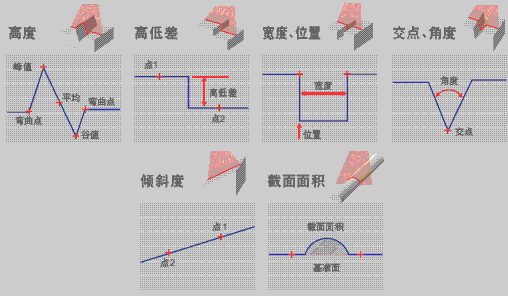

丰富的测量项目
灵敏度提高12倍

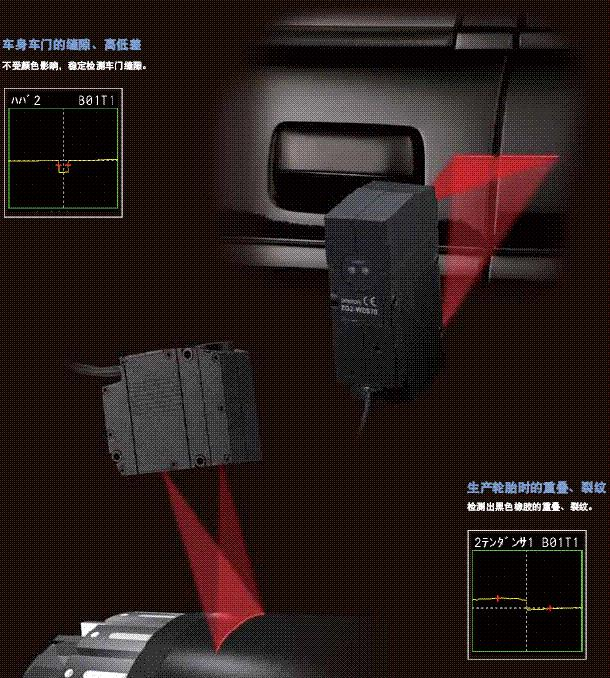

图层面、黑色橡胶
较暗涂层面和黑色橡胶等难以反射光线,其颜色、材质使传感器探头受光量不足,易受到外部光线的干扰,因此以往的激光测量床干起难以测量此类物体。而ZG2具有超高灵敏度,能彻底减轻外部光线的干扰,从而一举解决该难题。配备的APS功能,可根据周围照明环境自动调节感光灵敏度和背景消除水平等参数,轻松且准确地再现形状轮廓。实现高精度测量。此外,段曝光时间下也可进行测量,从而对应移动物体的检测。
※详情请参阅APS功能(P9)、新光学系统ONPS(P8)。
倾斜的透明物体、反光面
对于反光面和透明物体等正反射较强的测量对象,如果稍有倾斜,光反射量就会骤减,导致测量变得不稳定。而配置高性能高斯透镜探头的ZG2-WDS3VT课解决该问题。倾斜对应范围比此前型号扩大2.5倍,可在最大±5°倾斜范围内实现稳定测量。使用与检测镜头与玻璃板等的组装。
※详情请参阅高性能高斯透镜(P8)

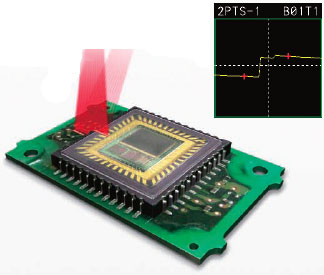

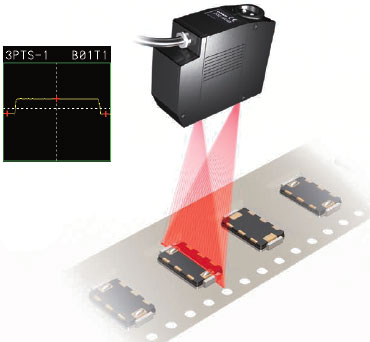

电子零件的组装检测
可稳定测量CCD及CMOS、水晶振动元件的水晶片等的玻璃及表面反光零件。通过检测基板与封装面的高低差,完成零件的组装检测。
镜头的组装检测
检测镜头顶点与镜架的高低差,检查组装结果是否正确。
速度提高10倍
高速生产线
同时存在黑色和金属面的检测物体。圆柱形和形状复杂的物体。这些检测对象的位置不同,其激光反射量、反射监督也存在差异,因此很难清晰且稳定地再现轮廓。欧姆龙独有“多灵敏度感应功能”在解决上述问题中颇受好评,且该功能变得更为强大。作为改进课题之一的测量速度已得到提高,因此即便是在高速生产线上也能使用本产品。
*详情请参阅高速多灵敏度(Catelog).

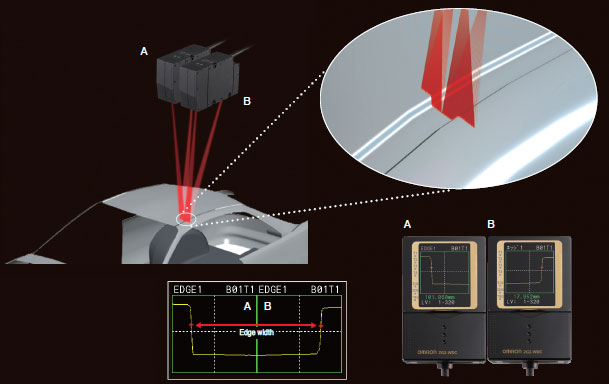

较宽的测量对象
通过连接2台控制器,并使用2台传感器探头同时进行测量,可最大将测量范围扩大到140MM,如果采用多台连接测量方式,根据实际用途,欧姆龙将为用户提供适合的连接方案实现测量。

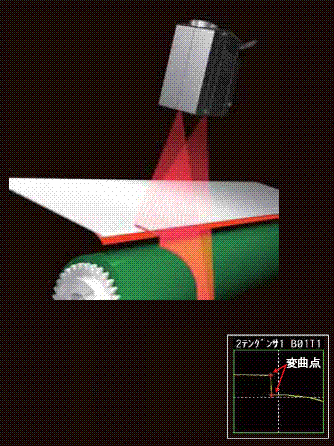

捕捉形状玩去点测量
具有了将测量对象存在角度变化的部分识别为“弯曲点”的测量功能。可测量物体上特征性的高低差和宽度。

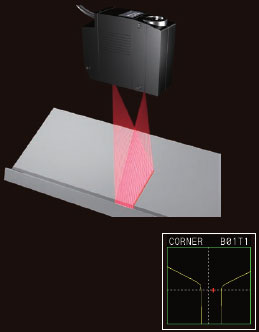

测量交点位置、夹角
具有测量物体上两条直线“交点坐标”、“夹角”的功能。可效使用于对焊接物体进行焊接火焰模拟控制。
设置、设定
简化设置传感器探头时的调整工序
“设置补偿功能”可自动将传感器探头与测量对象调整到同一水平位置。消除设置时基准面与探头间产生的倾斜偏差,大幅度缩短设置探头时调整时间。
*倾斜较大时,有可能产生测量误差。使用本产品前烦请先确认实际使用环境中的测量精度。

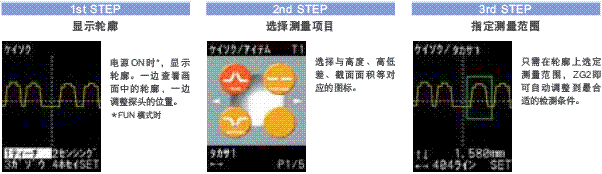

设定更顺畅
3步完成基本设定。采用欧姆龙独有界面,不仅操作简单还能发挥
测量

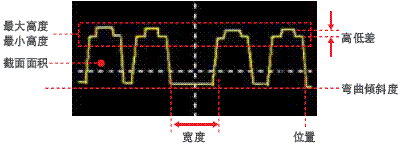

同时测量多点
可从轮廓图形中最多任意选取8点,进行同步测试,因此能够组合所需检测项目。从宽度、高度、倾斜度、高低差、假面面积等共20种测量项目中针对性地组合选择。
测量定位困难的物体
对于定位困难的测量对象,可对位置和倾角进行自动补偿。稳定在线测量。
运用

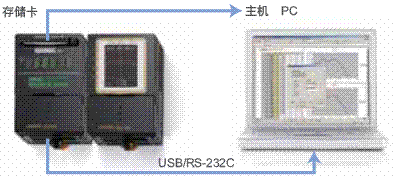

保存测量结果的趋势管理
全新推出数据存储单元。可保存测量值和轮廓数据。通过存储卡或串行通信保存到计算机中,有助于管理生产记录和趋势监控以及分析不合格产品。
※ 有关最大保存容量,请查看系统配置的相关页面。

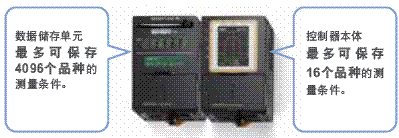

支持多品种、小批量生产
可向控制器本体输入最多16个(16个数据库)测量条件。只需通过信号输入/指令输入/按键操作即可进行数据库切换。如果使用数据储存单元,更可以输入最多4096个数据库,即使在品种繁多的生产线上,也可快速对应各种测量。
